JL8023W-B 触摸感应 IC 是为实现人体触摸界面而设计的集成电路。可替代机械式轻触按键，实现防水防尘、 密封隔离、坚固美观的操作界面。使用该芯片可以实现 LED 灯光的触摸开关控制和亮度调节。方案所需的外围 电路简单，操作方便确定好灵敏度选择电容，IC 就可以自动克服由于环境温度、湿度、表面杂物等造成的各 种干扰，避免由于电阻、电容误差造成的按键差异。

基本特点

灯光亮度可根据需要随意调节，选择范围宽，操作简单方便

 高灵敏度(用户可自行调节)

高防水性能

待机功耗低，省电

高抗干扰性能，近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响

按键感应盘大小：大于 3mm×3mm,根据不同面板材质跟厚度而定

按键感应盘间距：大于 2mm

按键感应盘形状：任意形状（必须保证与面板的接触面积）

按键感应盘材料：PCB 铜箔，金属片，平顶圆柱弹簧，导电橡胶，导电油墨，导电玻璃的 ITO 层等

面板材质：绝缘材料，如有机玻璃，普通玻璃，钢化玻璃，塑胶，木材，纸张，陶瓷，石材等

面板厚度：0-12mm，根据不同的面板材质有所不同

工作温度：-25℃-85℃

工作电压：2.7V-5.5V

封装类型：SOP8

应用领域：触摸台灯等。

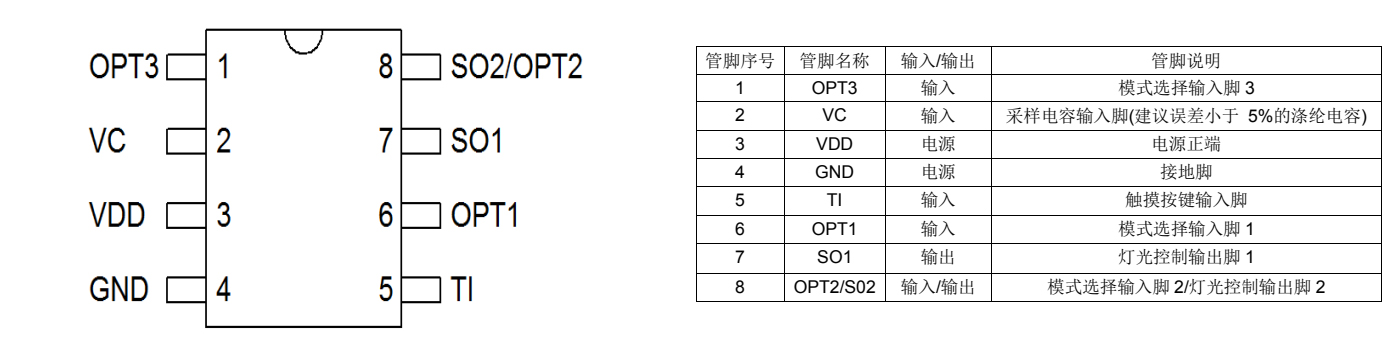

管脚分布图

应用说明

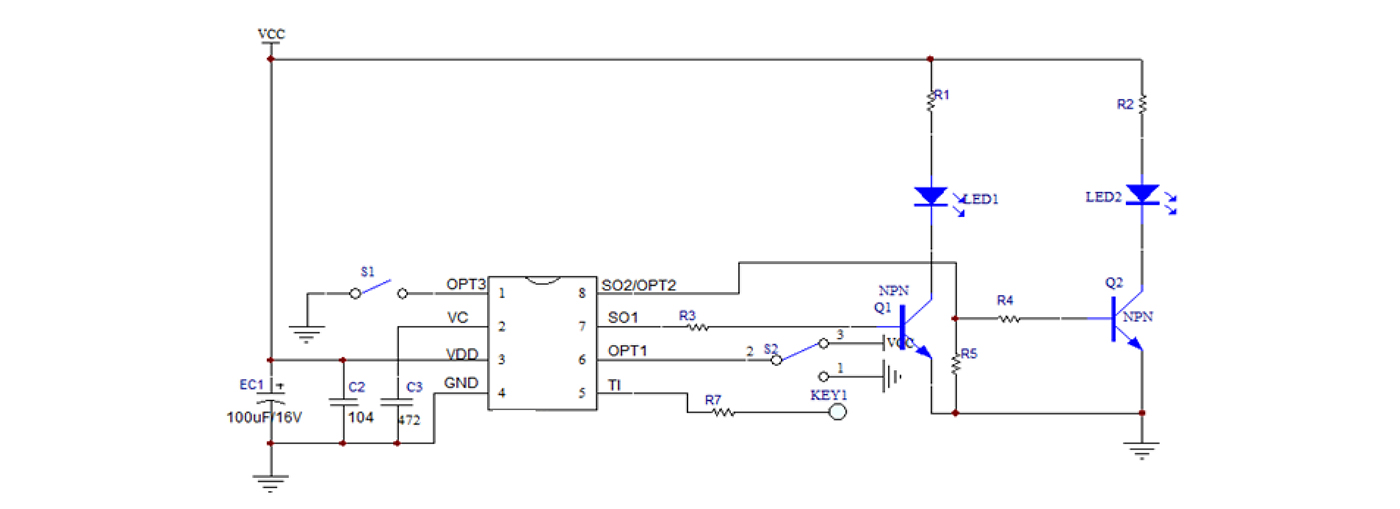

单输入双输出参考原理图

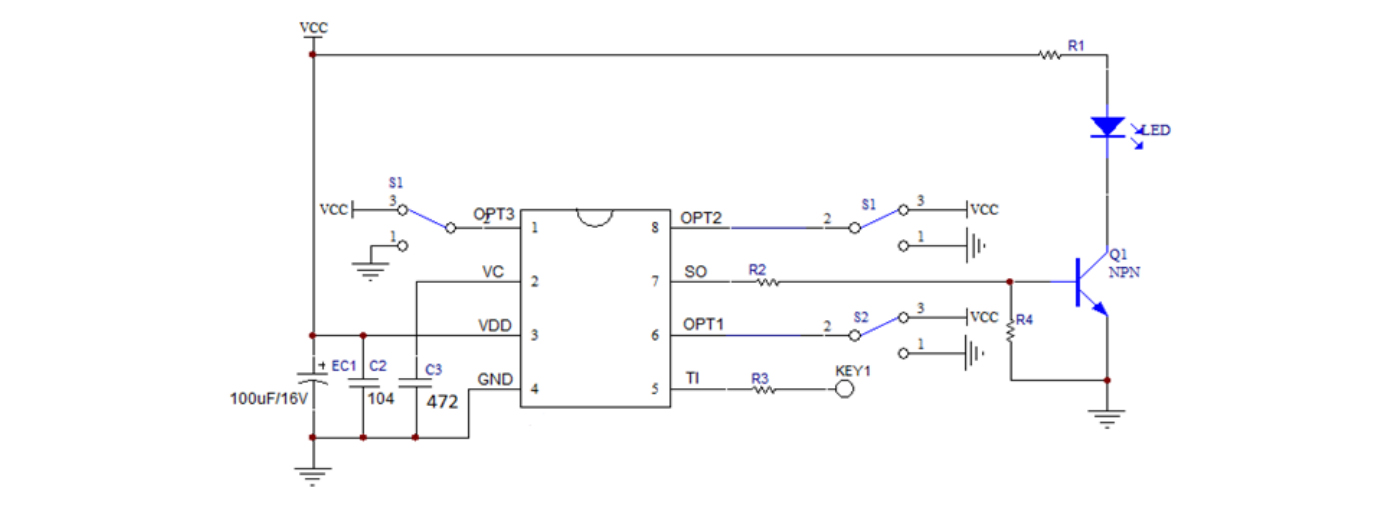

单输入单输出参考原理图

EC1、C2、C3 靠近 IC

 注： 当介质材料及厚度等差异较大时，可通过调整 C3 采样电容容值来调节触摸灵敏度。电容容值越大，灵敏度越高；电容容值越小，灵敏度越低。

功能描述

TI 触摸输入对应 SO 以及 SO2 灯光控制输出。SO2/OPT2 为输入输出功能复用管脚，既可以用作调光输出 SO2，也可以用作选项输入 OPT2。共有六种功能可选，由 OPT1/OPT2/OPT3 管脚上电前的输入状态来决定。具体如下：

 1）OPT1& OPT2&OPT3 悬空或接电源：不带亮度记忆不带亮度缓冲单输出 LED 触摸无级调光

 2）OPT1 &OPT2 悬空或接电源，OPT3 接地：带亮度记忆不带亮度缓冲单输出 LED 触摸无级调光

 3）OPT1&OPT3 悬空或接电源，OPT2 接电阻到地：不带亮度记忆不带亮度缓冲双输出 LED 触摸无级调光

 4）OPT1 悬空或接电源，OPT2 接电阻到地，OPT3 接地：带亮度记忆不带亮度缓冲双输出 LED 触摸无级调光

 5）OPT1&OPT2 接地，OPT3 悬空或接电源：LED 三段触控调光，顺序低->中->高->灭

 6）OPT1，OPT2，OPT3 全部接地：LED 三段触控调光，顺序高->中->低->灭

不带亮度记忆不带亮度缓冲单输出 LED 触摸无级调光功能如下：

TI 触控输入对应 SO1 一路 LED 输出。初始上电时，灯为关灭状态。点击触摸（触摸持续时间小于 550ms）时，可实现灯光的亮灭控制。一次点击触摸，灯亮；再一次点击触摸，灯灭。如此循环。灯光点亮或关灭时，无亮度缓冲。且灯光点的初始亮度，固定为最高亮度。

长按触摸（触摸持续时间大于 550ms）时，可实现灯光无级亮度调节。一次长按触摸，灯光亮度逐渐增加，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过 3 秒钟，则灯光亮度达到最大亮度后不再变化；再一次长按触摸，灯光亮度逐渐降低，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过 3 秒钟，则灯光亮度达到最小亮度后不再变化。如此循环。点击触摸和长按触摸可以在任何时候随意使用，相互之间功能不受干扰和限制。

带亮度记忆不带亮度缓冲单输出 LED 触摸无级调光功能是在不带亮度记忆不带亮度缓冲单输出 LED 触摸无级调光功能的基础上增加了亮度记忆功能。即在电源不断电的情况下，每次点击触摸关灯时的亮度会被记忆，下次点击触摸开灯时会以此亮度作为初始亮度。在电源掉电的情况下，重新上电后的第一次点击触摸开灯，初始亮度固定为最高亮度。

不带亮度记忆不带亮度缓冲双输出 LED 触摸无级调光功能是在不带亮度记忆不带亮度缓冲单输出 LED 触摸无级调光功能基础上将输出由一路 LED 扩展为两路 LED。触摸输入对应 SO1、SO2 两路 LED 输出。初始上电时，两路灯均为关灭状态。第一次点击触摸，第一路灯（SO1 输出驱动）亮；第二次点击触摸，第一路灯灭，第二路灯（SO2 输出驱动）亮；第三次点击触摸，两路灯都灭。

当某一路灯亮时，长按触摸可对此灯亮度进行无级调光。调节方式同上。当两路灯都不亮时，长按触摸会首先点亮第一路灯，然后再对此路灯进行无级调光。带亮度记忆不带亮度缓冲双输出 LED 触摸无级调光功能是在不带亮度记忆不带亮度缓冲双输出 LED 触摸无级调光功能的基础上增加了亮度记忆功能。即在不掉电的情况下，每次触摸关灯或切换到另外一路灯前的亮度会被记忆保存，下次触摸开灯或切换到此路灯时会以此被记忆的亮度点亮 LED。如发生断电的话，则重新上电后第一次触摸开灯或第一次切换到此路灯时亮度固定为最高亮度。

LED 三段触摸调光功能

初始上电时，灯为关灭状态。每次点击触摸，依 OPTION 选择不同，灯光亮度按[低亮度->中亮度->高亮度->灭]依次循环变化，或按[高亮度->中亮度->低亮度->灭]依次循环变化。
