JL7022WE 触摸感应 IC 是为实现人体触摸界面而设计的集成电路。可替代机械式轻触按键，实现防水防尘、密封隔离、坚固美观的操作界面。使用该芯片可以实现 LED 灯光的触摸开关控制和亮度调节。方案所需的外围电路简单，操作方便。确定好灵敏度选择电容，IC 就可以自动克服由于环境温度、湿度、表面杂物等造成的各种干扰，避免由于电阻、电容误差造成的按键差异。
基本特点
灯光亮度可根据需要随意调节，选择范围宽，操作简单方便
控制信号输出频率达 20KHz，无频闪现象。
高灵敏度(用户可自行调节)
高防水性能
待机功耗低，省电
高抗干扰性能，近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响
按键感应盘大小：大于 3mm×3mm,根据不同面板材质跟厚度而定 ，可以直接用大面积金属片
按键感应盘间距：大于 2mm
按键感应盘形状：任意形状（必须保证与面板的接触面积）
按键感应盘材料：PCB 铜箔，金属片，平顶圆柱弹簧，导电橡胶，导电油墨，导电玻璃的 ITO 层等
面板材质：绝缘材料，如有机玻璃，普通玻璃，钢化玻璃，塑胶，木材，纸张，陶瓷，石材等
面板厚度：0-12mm，根据不同的面板材质有所不同
工作温度：-25℃-85℃
工作电压：2.7V-5.5V
封装类型：SOP8
应用领域：触摸台灯、触摸按键开关等。

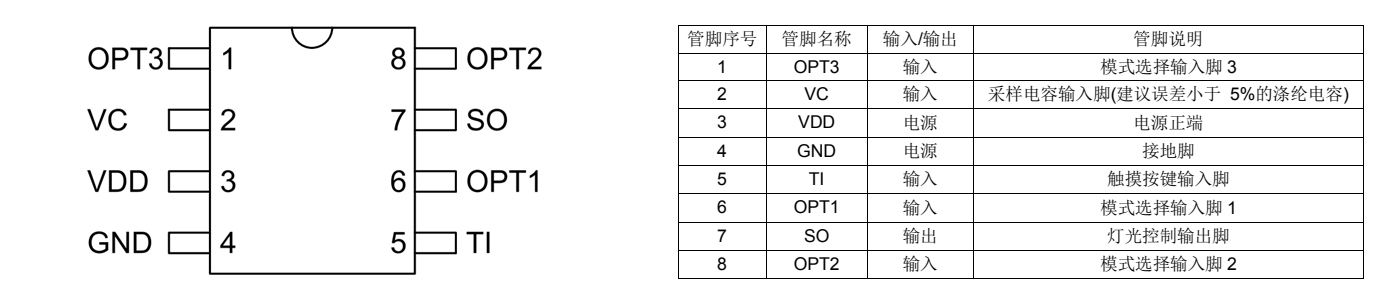

管脚分布图
应用说明

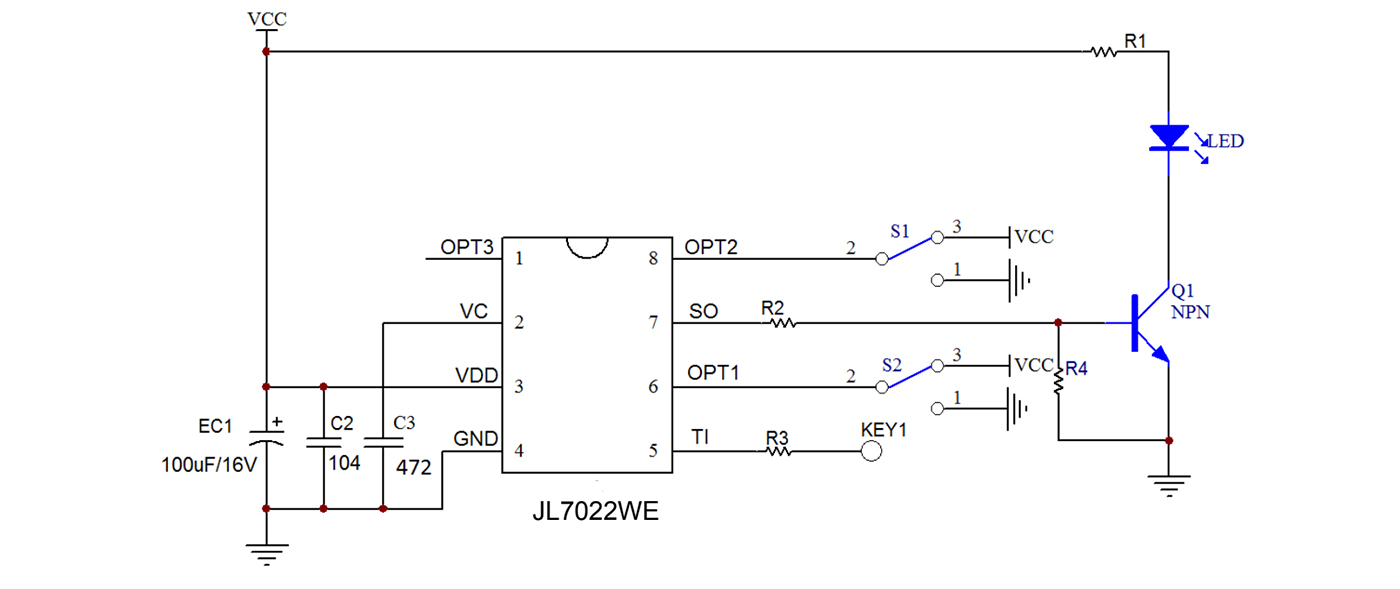

A：调光方案

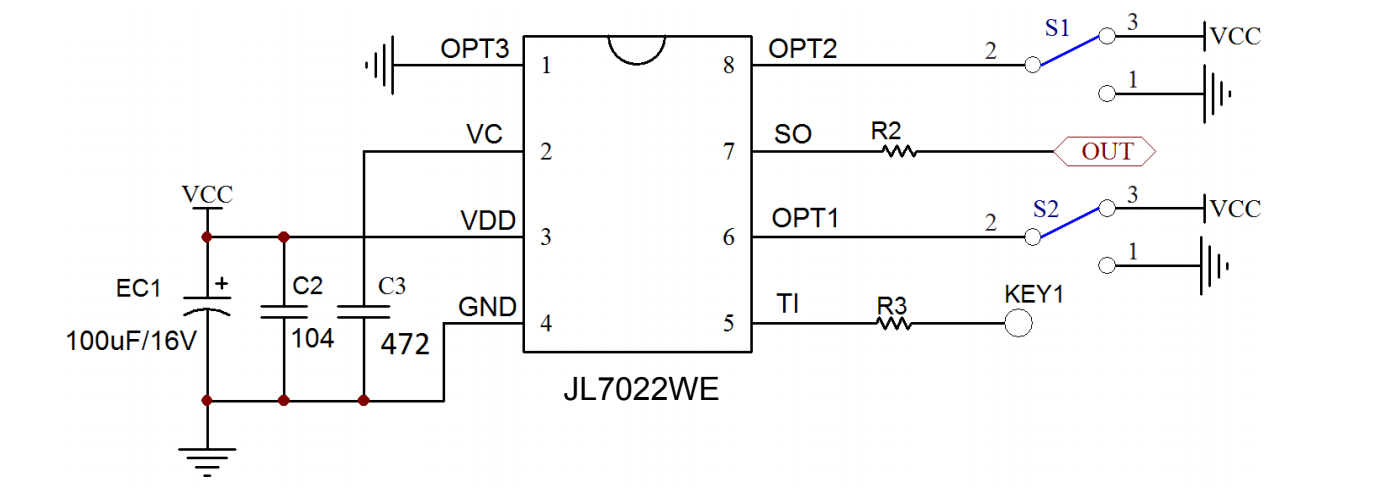

B：触摸控制方案
EC1、C2、C3 靠近 IC
注： 当介质材料及厚度等差异较大时，可通过调整 C3 采样电容容值来调节触摸灵敏度。电容容值越大，灵敏度越高；电容容值越小，灵敏度越低。
功能描述
TI 触摸输入对应 SO 灯光控制输出，通过调制 PWM 输出信号的占空比控制 LED 灯的开关和亮度变化，PWM 信号的频率固定为 20KHz 左右。
共有八种功能可选，由 OPT1/OPT2/OPT3 管脚上电前的输入状态来决定。具体如下：
1）OPT1 & OPT2 & OPT3 全部悬空或接电源：不带亮度记忆不带亮度缓冲的 LED 触摸无级调光
2）OPT1 接地，OPT2 & OPT3 悬空或接电源：带亮度记忆不带亮度缓冲的 LED 触摸无级调光
3）OPT1 & OPT3 悬空或接电源，OPT2 接地：LED 三段触控调光，【高->中->低->灭】循环
4）OPT1 & OPT2 接地， OPT3 悬空或接电源：LED 三段触控调光，【低->中->高->灭】循环
5）OPT1 & OPT2 悬空或接电源， OPT3 接地：单路触摸按键，触控按键输出低电平
6）OPT1 悬空或接电源，OPT2 & OPT3 接地： 单路触摸按键，触控按键输出高电平
7）OPT1 & OPT3 接地，OPT2 悬空或接电源： 单键触摸开关，上电输出高电平
8）OPT1 & OPT2 & OPT3 接地：单键触摸开关，上电输出低电平
不带亮度记忆不带亮度缓冲的 LED 触摸无级调光功能如下：
初始上电时，SO 输出全低电平，LED 灯不亮。短按触摸（触摸持续时间小于 550ms），可实现灯光的开关亮灭控制。一次短按触摸，灯亮；再一次短按触摸，灯灭。多次短按，依此循环。灯光点亮或关灭时，无亮度缓冲。且每次开灯的亮度固定为最高亮度，对应输出 PWM 信号的高电平占空比为 100%。
长按触摸（触摸持续时间大于 550ms），可实现灯光无级亮度调节。一次长按触摸，灯光亮度逐渐降低，松开时停在当时的亮度，若长按时间超过 3 秒钟，则灯光亮度达到最低后不再变化；再一次长按触摸，灯光亮度逐渐升高，松开时停在当时的亮度，若长按时间超过 3 秒钟，则灯光亮度达到最高后不再变化。多次长按，依此循环。最低亮度的 PWM 信号占空比为 2%，最高亮度为 100%。灯不亮的情况下，长按触摸也可开灯。此种情况下，按键按下后首先以最高亮度亮灯，超过 550ms 后仍未松开，则开始向下无级调光。点击触摸和长按触摸可在任何时候随意使用，相互之间功能不受干扰和限制。
带亮度记忆不带亮度缓冲的 LED 触摸无级调光功能是在不带亮度记忆不带亮度缓冲的 LED 触摸无级调光功能的基础上增加了亮度记忆功能。即在电源不断电的情况下，每次短按触摸关灯时的亮度会被记忆保存，下次触摸开灯时会以此亮度作为初始亮度。开灯后第一次调光的方向由之前记忆的亮度值来决定，若记忆亮度值大于 50%，则向下调光；若记忆亮度值小于 50%，则向上调光。初始上电或断电后重新上电，第一次开灯的初始亮度固定为 100%最高亮度，第一次调光的方向固定为向下调光。
LED 三段触控调光，【高->中->低->灭】循环
初始上电时，SO 输出全低电平，LED 灯不亮。第一次触摸，灯光为高档亮度；第二次触摸，灯光为中档亮度；第三次触摸，灯光为低档亮度；第四次触摸，灯灭。多次按键，依此循环。高中低三档亮度对应的输出 PWM 信号占空比分别为 100%、40%、10%。
LED 三段触控调光，【低->中->高->灭】循环
初始上电时，SO 输出全低电平，LED 灯不亮。第一次触摸，灯光为低档亮度；第二次触摸，灯光为中档亮度；第三次触摸，灯光为高档亮度；第四次触摸，灯灭。多次按键，依此循环。低中高三档亮度对应的输出 PWM 信号占空比分别为 10%、40%、100%。
单路触摸按键，触控按键输出低电平
上电后，SO 输出高电平，触摸按键后，SO 输出低电平，触摸松开后，SO 输出回复高电平单路触摸按键，触控按键输出高电平
上电后，SO 输出低电平，触摸按键后，SO 输出高电平，触摸松开后，SO 输出回复低电平
单路触摸开关，上电输出高电平
每触摸按键一次，SO 输出状态翻转一次，触摸松开后，SO 输出状态保持单路触摸开关，上电输出低电平
每触摸按键一次，SO 输出状态翻转一次，触摸松开后，SO 输出状态保持
