JL8022S-B触摸感应IC是为实现人体触摸界面而设计的集成电路。可替代机械式轻触按键，实现防水防尘、密封隔离、坚固美观的操作界面。使用该芯片可以实现触摸开关控制。方案所需的外围电路简单，操作方便。确定好灵敏度选择电容，IC就可以自动克服由于环境温度、湿度、表面杂物等造成的各种干扰，避免由于电阻、电容误差造成的按键差异。

基本特点

高灵敏度(用户可自行调节)

高防水性能

待机功耗低，省电

高抗干扰性能，近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响

按键感应盘大小：大于 3mm×3mm,根据不同面板材质跟厚度而定

按键感应盘间距：大于 2mm

按键感应盘形状：任意形状（必须保证与面板的接触面积）

按键感应盘材料：PCB 铜箔，金属片，平顶圆柱弹簧，导电橡胶，导电油墨，导电玻璃的 ITO 层等

面板材质：绝缘材料，如有机玻璃，普通玻璃，钢化玻璃，塑胶，木材，纸张，陶瓷，石材等

面板厚度：0-12mm，根据不同的面板材质有所不同

工作温度：-20℃-85℃

工作电压：2.7V-5.5V

封装类型：SOP8

应用领域：触摸台灯、触摸雾化器、触摸手电筒等。

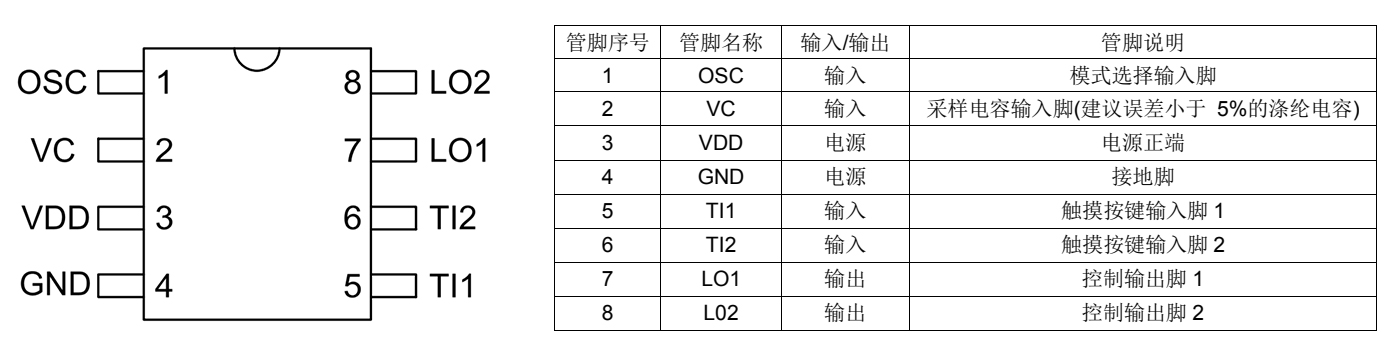

管脚分布图

应用说明

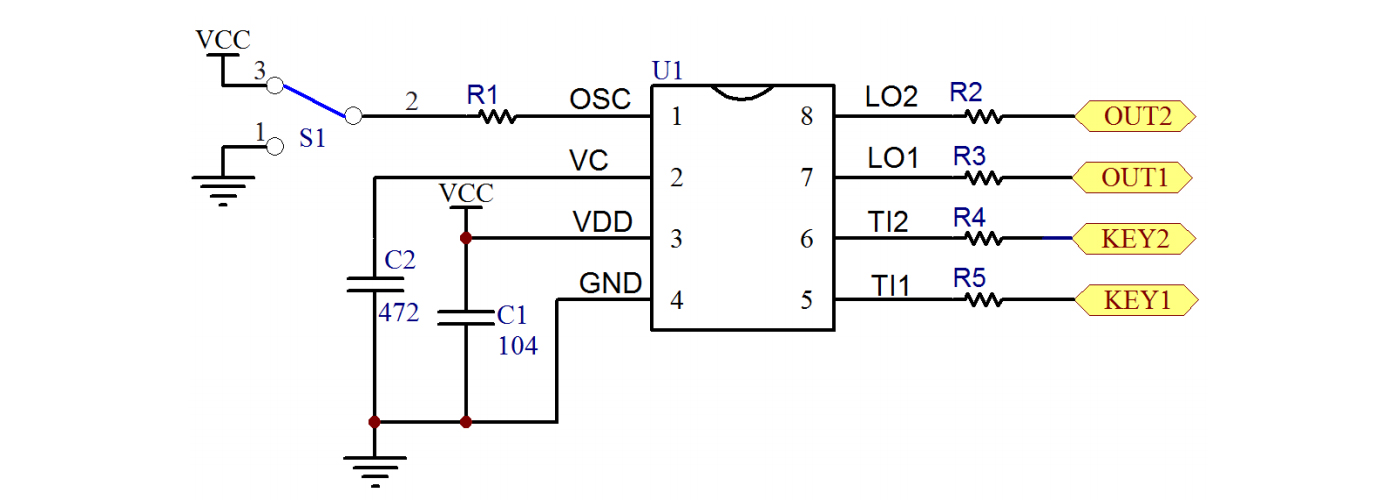

参考原理图

注： 1、当介质材料及厚度等差异较大时，可通过调整 C2 采样电容容值来调节触摸灵敏度。电容容值越大，灵敏度越高；电容容值越小，灵敏度越低。

2、PIN1 管脚上必须接入固定状态，以确保功能正常运行，同时增加抗干扰性。

功能描述

LO1 与 LO2 在上电后的初始输出状态由上电前 OSC 的输入状态决定；OSC 管脚接 VDD（高电平）上电，上电后 LO1 与 LO2 输出高电平；OSC 管脚接 GND（低电平）上电，上电后 LO1 与 LO2 输出低电平。TI1 触摸输入对应 LO1 逻辑输出，TI2 触摸输入对应 LO2 逻辑输出。每一次触摸 TI1 或 TI2，对应 LO1 或 LO2 的输出状态翻转一次。如此循环。

按键操作方法

在生产过程中，当按键裸露在空气中时，如果用手指直接触碰按键的金属弹簧，由于人身体接着大地，会有 50Hz 的工频干扰进入到芯片，可能会造成检测不到按键或者按键连续响应。

正确的按键方法是：

1、在弹簧上放一块薄玻璃（4mm 左右）；

2、用铅笔，螺丝刀等物品触碰；

3、用手指甲触碰。

防水模式

JL8022S-B芯片内置防水工作模式。在防水模式下，无论面板上有溅水、漫水甚至完全被水淹没，按键都可以正确快速的响应。不同于目前一般感应按键在面板溅水、漫水时容易误动作，积水后反应迟钝或误响应的情况。

灵敏度调节电容

芯片第 2 脚为灵敏度调节电容输入口，用户可以通过调节 VC 口电容容值来调节全部触摸按键的灵敏度，其调节范围建议选择102-103，用户在使用的时候尽量使用精度为5%的涤纶电容。加大电容会使灵敏度增加，降低抗干扰能力；反之减小电容会使灵敏度减小，增强抗干扰能力。

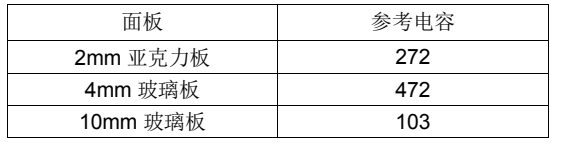

电容取值和 PCB 布线、面板的材质、厚度等有关，应用中根据实际方案需要进行适当调整，以使触控效果达到最优化
