JL8022W-B 单键触摸调光芯片是为实现人体触摸而设计的集成电路，可替代传统机械式轻触按键，且触摸界面防水防尘、自由定制、美观耐用。使用该芯片可以实现灯光的触摸开关控制和亮度调节。方案所需的外围电路简单，操作方便。确定好灵敏度选择电容，IC 就可以自动克服由于环境温度、湿度、表面杂物等造成的各种干扰，避免由于电阻、电容误差造成的按键差异。

主要特点

外围元件少

灵敏度可通过外部电容值来调整

灯光亮度可根据需要随意调节，选择范围宽，操作简单方便

待机和工作电流更低、更省电

高抗干扰性, 近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响

按键感应盘大小：大于 3mm×3mm，根据不同面板材质和厚度而定，如使用导线或弹簧可只保留 1-2 个焊点

多按键感应盘间距：大于 2mm

按键感应盘形状：任意形状（必须保证与面板有一定的有效接触面积）

按键感应盘材料：PCB 铜箔、金属片、平顶圆柱弹簧、导电橡胶、导电油墨、导电玻璃的 ITO 层等

面板材质：绝缘材料、如有机玻璃、普通玻璃、钢化玻璃、塑胶、木材、纸张、陶瓷和石材等

面板厚度：0-12mm，根据不同的面板材质有所不同

工作温度：-20℃-85℃

工作电压：2.7V-5.5V

封装类型：SOP8

典型应用：智能锁、智能手环、触摸台灯等

芯片及应用说明

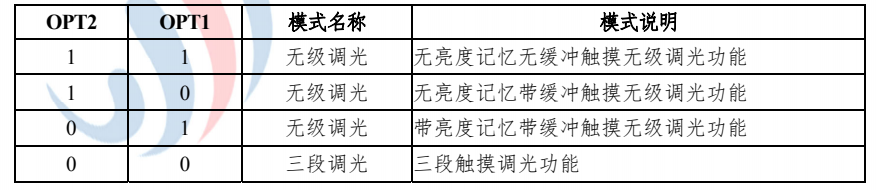

模式配置说明

注：“1”代表悬空或接 VDD，“0”代表接 GND，为保证产品稳定性，除 NC 脚外不可悬空。

模式详细说明：

无亮度记忆无缓冲触摸无级调光功能

初始上电时，灯为关闭状态。

短按（触摸持续时间小于 550ms）可实现灯光开关控制。单次短按，灯亮；再次短按，灯灭，如此循环。灯开关时无亮度缓冲，且灯光初始亮度为 90%亮度。

长按（触摸持续时间大于 550ms）可实现灯光无级亮度调节。首次开灯后单次长按，灯光亮度逐渐降低，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过 3 秒，则灯光亮度达到最小亮度（3%亮度）后不再变化；再次长按，灯光亮度逐渐增加，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过 3 秒，则灯光亮度达到最大亮度（100%亮度）后不再变化，如此循环。短按和长按可在任何时候随意使用，功能相互之间不受干扰和限制。

无亮度记忆带缓冲触摸无级调光功能

在无亮度记忆无缓冲触摸无级调光功能基础上，短按开灯时，灯光由最低亮度缓慢平滑过渡到开灯初始亮度；短按关灯时，灯光由当前亮度缓慢平滑降低直至关闭，从而达到亮度缓慢变化的视觉效果，起到保护眼睛和视力的作用。

带亮度记忆带缓冲触摸无级调光功能在无亮度记忆无缓冲触摸无级调光功能基础上，增加了亮度记忆功能。即，在不掉电的情况下，每次短按关灯时的亮度都会被记忆，下次短按开灯时会以此亮度作为初始亮度。在掉电情况下，重新上电后的首次短按开灯，初始亮度固定为 90%亮度。

三段触摸调光功能

初始上电时，灯为关闭状态。每次短按，灯亮度按低亮度（10%）→中亮度（40%）→高亮度（100%）→灭依次循环变化。

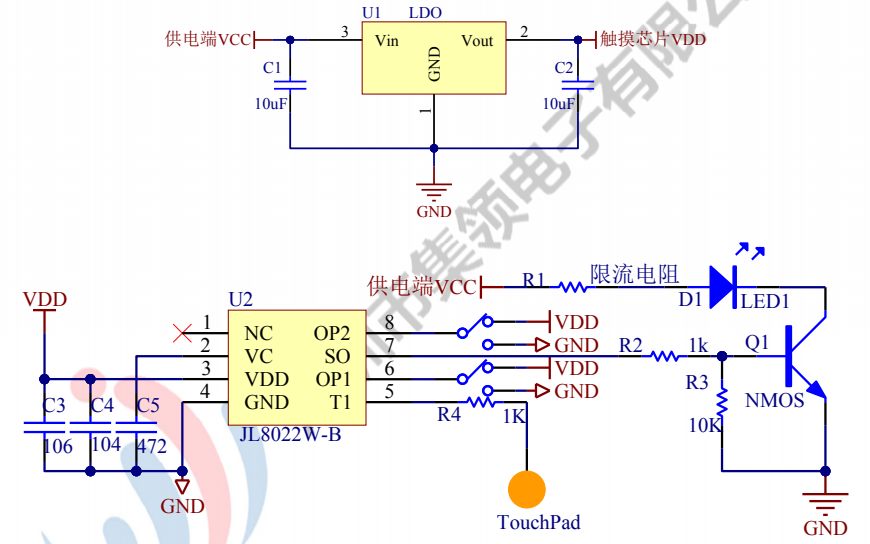

典型应用原理图

图 1.典型应用原理图
